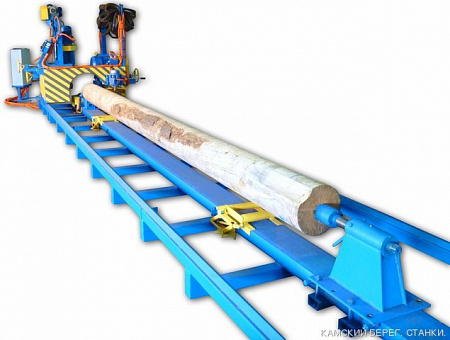

Станок оцилиндровочный КБ-3 "Профи"
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Преимущества и особенности оцилиндровочного станка КБ-3 "Профи"
Оцилиндровочный станок "Профи" является более производительной версией новой модели оцилиндровочного станка "бюджетного" класса "Практик 2", в которой собран весь опыт, накопленный нашим предприятием за многие годы работы. "Профи" сочетает в себе все преимущества станка "Практик 2", но при этом обеспечивает значительно более высокую производительность:Конструктивные решения оцилиндровочного станка "Профи", обеспечивающие высокое качество, надежность, производительность и удобство в эксплуатации и обслуживании:
- Надежная, хорошо зарекомендовавшая себя во множестве изделий нашего предприятия конструкция рамы и направляющих оцилиндровочного станка. Отработанная технология позволяет добиться точности установки рамы в пределах 0.5 мм, что обеспечивает точность размеров оцилиндрованного бревна и идеальные условия для работы инструмента. Рама станка разборная, что упрощает транспортировку.
- Перемещение всех подвижных узлов в подвижной каретке оцилиндровочного станка осуществляется по текстолитовым вкладышам. При этом есть возможность точно регулировать усилие прижима. Такая конструкция гарантирует высокую точность и жесткость всей системы, одновременно обеспечивая многолетний ресурс работы станка.
- Во всех нагруженных узлах для перемещения элементов используются не капризные и ненадежные винты (как во многих распространенных оцилиндровочных станках), а усиленные цепи сельскохозяйственного назначения. Эти цепи рассчитаны на долговременную работу в очень жестких условиях, при большой нагрузке, что очень важно в условиях деревообрабатывающего производства.
- Электромеханический привод перемещения каретки станка по раме работает по принципу рейки, по которой катится шестерня. В качестве рейки используется жестко приваренная к раме станка цепь. Такая конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке так же точно регулируется. При этом приводной механизм подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок при возникновении нештатной ситуации (например, если каретка по недосмотру персонала во что-то уперлась, то приводная звездочка просто отыграет и ни редуктор, ни двигатель не пострадают).
- В конструкции станков используются только качественные комплектующие: редукторы, подшипники, элементы электрических схем - отечественного и импортного производства, от проверенных поставщиков.
КБ-3 “Профи”. Базовая комплектация.
1. Станина разборная под бревно 6,5 м;
2. Передняя бабка с 3-х скоростным приводом вращения бревна и 8-и позиционным фиксатором;
3. Задняя бабка передвижная, зажимной винт с ручным приводом;
4. Встроенные механические подъемники для установки бревна "в центра";

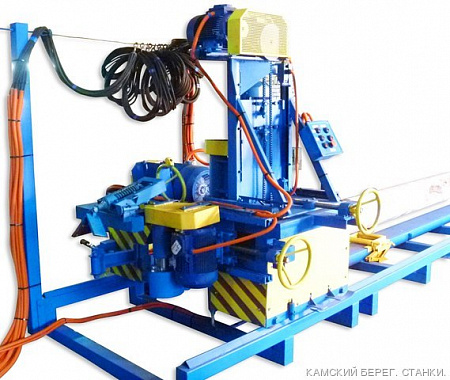

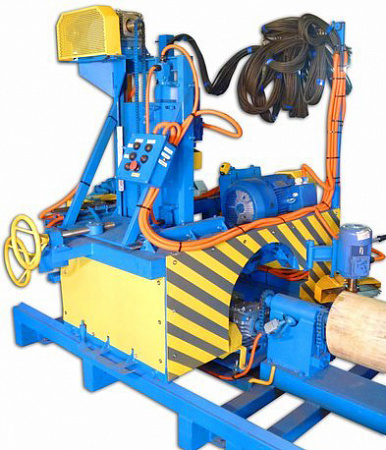

5. Каретка оцилиндровочная с выносным пультом управления:
a. Подача каретки: электромеханическая с плавно регулируемой скоростью;
b. Привод вертикального позиционирования чистовой/чашкорезой фрезы: электромеханический;
c. Привод горизонтального позиционирования фрез: ручной;
d. Шпиндель черновой с приводом мощностью 15 кВт;
e. Шпиндель чистовой/чашкорезный с приводом мощностью 7,5 кВт;
f. Шпиндель продольной (пазовой) обработки с приводом мощностью 5,5 кВт;
g. Узел компенсационного пропила с приводом мощностью 2,2 кВт;
h. Люнет (для предотвращения провисания бревна во время оцилиндровки);
6. Выполняемые операции: Оцилиндровка, продольный (монтажный) паз, компенсационный пропил, чашка, плоскость;
7. Стандартный набор диаметров выбираемых чашек: 180 - 240 мм;
8. Комплект инструмента:
a. Фреза Черновая: 1 шт.;
b. Фреза Универсальная (чистовая оцилиндровочная/чашкорезная): 2 шт., собств. диаметр - 145 мм, 195 мм;
c. Фреза продольной обработки (монтажного паза): 1 шт.;
d. Ножи для Черновой фрезы: 1 комплект (8 шт.);
e. Ножи для Универсальной фрезы: по 1 комплекту для диаметров чашек 180, 200, 220 и 240 мм;
f. Ножи для фрезы монтажного паза радиусные: R=80мм, R=100мм по 1 комплекту (по 2 шт.);
g. Пила дисковая, d=315 мм - 1 шт.;
9. Дополнительные “центра” для обработки тонкомера.
Параметр | В базе | Опционально |
Максимальный диаметр заготовки, мм. | 560 [1] | |
Длина обрабатываемой заготовки, м. | 0,5 - 6,5 | До 8,5 или 10,5 |
Максимальная толщина срезаемого за один проход слоя (по радиусу бревна), мм | 80 | |
Диаметр оцилиндрованного бревна, мм | 120 - 320 [2] | |

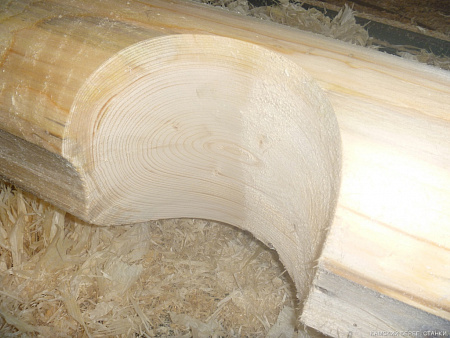

Макс. диаметр вырезаемой чашки (под прямым углом), мм | 320 [3] | |
Стандартный набор диаметров чашек, мм | 180, 200, 220, 240 | 260, 280, 300, 320 |
Суммарная установленная мощность, кВт | 33,5 | До 44,2 |
Максимальная потребляемая мощность, кВт | 25,25 | До 34,45 |
Скорость продольной подачи каретки, м/мин | 0 - 20 | |
Скорость вращения бревна, об/мин | 20, 40, 60 | |
Номинальное напряжение, В | 380 | |
Количество электродвигателей | 7 | До 9 |
Фрезерный узел Черновой обработки, мощность двигателя, кВт | 15 | 11, 18,5 или 22 |
Частота вращения фрезы, об/мин | 4000 | |
Фрезерный узел Универсальный (чистовой оцилиндровочный/чашкорезный), мощность двигателя, кВт | 7,5 | |
Частота вращения фрезы, об/мин | 4000 | |
Фрезерный узел Продольной (пазовой) обработки, мощность двигателя, кВт | 5,5 | |
Частота вращения фрезы, об/мин | 4000 | |
Узел компенсационного пропила, мощность двигателя, кВт | 2,2 | |
Диаметр дисковой пилы, мм | 315 | |
Частота вращения пилы, об/мин | 3000 | |
Электродвигатель привода подачи каретки, мощность, кВт | 0,55 | |
Электродвигатель вращения бревна, мощность, кВт | 2,2 | |
Электродвигатель Электромеханического привода зажима бревна на задней бабке, мощность, кВт | - | 1,5 |
Электродвигатель Транспортера для удаления стружки из-под станка, мощность, кВт | - | 2,2 |
Электродвигатель вертикального перемещения Чистового/Чашкорезного узла, мощность двигателя | 0,55 | |
Габариты (ДхШхВ), м | 10,0х1,89х1,8 | До 14,0х1,89х2,2 |
Масса, кг | 1500 | До 2000 |
Количество обслуживающих, чел | 2 | |
[1] - максимальный диаметр с учетом кривизны бревна (диаметр описываемый крайними точками бревна во время вращения). | ||
[2] - минимальный диаметр оцилиндрованного бревна с монтажным пазом при использовании стандартных зажимов бревна – 200 мм. В комплекте со станком идут дополнительные более тонкие и длинные «центра», позволяющие получать тонкомер диаметром от 80 мм без продольного паза, либо с пазом, но последующей торцовкой бревна, либо от 120 мм с пазом по всей длине. | ||
[3] - необходимо доукомплектование соответствующим инструментом |
Страна производства | Россия |
Напряжение, В | 380 |
Мощность двигателя, кВт | 15 |
Максимальная длина заготовки, мм | 6500 |
Суммарная мощность, кВт | 33,5 |
